スペシアです。

今回は一条工務店i-Smartの床暖房のゾーン分けに関する記事の後編です。用途に合わせてゾーン分けすると、時間帯によって設定温度を変えられるので、効率的な暖房が可能になるというお話です。



余談です。

私はコーヒーが好きなのですが、家ではそれ程頻繁に飲まないのもあって、インスタントで飲むことが多いです(後にバリスタTAMAを購入しました)。ただ、豆(粉)から淹れるのとでは段違いなので、せめてドリップくらいはと思うのですが、嫁ちゃんはあまり気にならないようなのと、入れた後の洗い物が増えるのが嫌なズボラーなので、我慢してインスタントにしていることが多いです。

そんな嫁ちゃんは、残りわずかとなったのを飲んだり、食べたりするのをかなり嫌がります。
シリアルの最後とか、味噌汁の最後の煮干し粉とか・・・

私は、自分がコーヒーを飲む際は
「何か飲む?」
と嫁ちゃんに聞きます。コーヒーを飲むとは限らなくて、紅茶の場合もある訳です。

ちなみに嫁ちゃんが淹れる時は聞きません。
嫁ちゃんの飲みたいのと同じ物が出て来ます。大体は煎れさせられますが。

きっと同じ時を同じ飲み物で共有したいと言う、愛のなせる業ですね(^_-)-☆

当初は自分の物しか淹れませんでしたので、私にも聞くようにしてと頼んだのです。
ちなみに欲しくなくてもお菓子も一緒に出て来ます。

で、今回、インスタントコーヒーを淹れようとしたら残りがもう殆ど無かったので、未開封のパッケージを開けることに。
(「これは嫁ちゃんの好きな、おNewのコーヒーだ!」)と思い・・・
「コーヒー新しいのだよ と嫁ちゃんに声を掛け、

おNewのパッケージを開けたのです。やはりインスタントでも開けたてのが香りが良いですからね(^^♪

しかし


既に開いてました(´□`。)

エンペラーですから( ̄^ ̄)(現在ではアントワネットと呼んでますが)

ちなみにインスタントコーヒーを美味しく淹れるには、先ず少量ので粉を溶いておくことです。
お湯ではコーヒーの粉が溶けにくく、香りが抑えられてしまうのです。





それでは本題に戻ります。

用途別に分けた方が良い床暖房のゾーン(前編)では4ゾーンに分かれているけど、暖かく感じる床と、比較的冷たく感じる床があるというお話でした。

土間やお風呂は冷たく感じるのは仕方ないですね。

お風呂の床が冷たくて嫌な方は、スポンジマットを敷くと、とても暖かいそうです。

フローリングでも、スポンジマット(パズルマット)があるととても暖かい(^-^)

我が家のゾーン分け

床暖房の配管ですが、建設中に盗み撮りした床暖房図面のホースを辿って色分けしたのですが・・・

ちゃんとした図面を監督さんに頂きました≧(´▽`)≦

早速色分け。

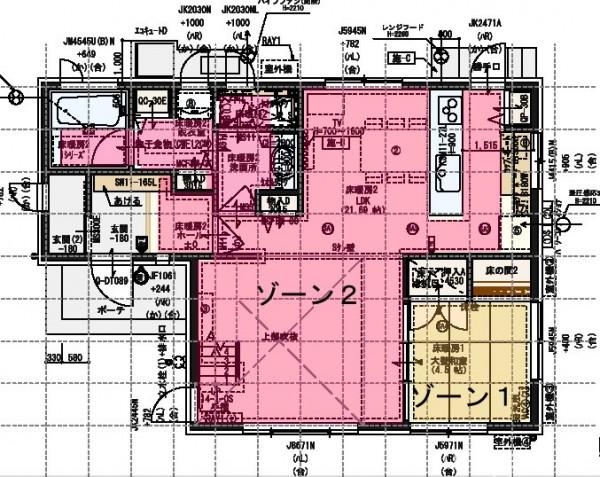

1階が4色に色分けされました。
左上のお風呂へは赤色のラインが直結されているようです。
ゾーン1・・・オレンジ
ゾーン2・・・ピンク
です。

センサー(サーミスタ)

黄色のラインは、温度センサー(サーミスタ)への配線です。
1Tはゾーン1のセンサー、2Tはゾーン2のセンサーです。


上は2階にある4T(ゾーン4)センサーの蓋を開けたところです。
棒状のセンサー銀テープでホースに留められて、お湯の温度を調べています。

キャップがされているので、室温はあまり影響し難くなっていますが、断熱材で包んでいる訳ではありませんから、室温も幾分かは影響します。なので、冷えやすい窓際や玄関ホールに配置すると、お湯の温度を少し低めに読みとって、お湯を高温にし易い傾向になります。

以前はセンサーの位置を指定出来たそうなのですが、今は出来ないと聞いています。

正しく読み取らせる為に、センサー付近には、多少でも熱を発するような電化製品を近くに置いたり、上に何か置いたりしないようにしましょう。

このセンサーは、暖かいお湯が床を循環する過程の終盤、つまりお湯の温度が下がってきている辺りに設置されています。なので例えば設定温度を26℃にした場合、H.B.(ヘッダーボックス)を出る時は27.5℃で、センサーの所で26℃、H.B.に戻る所で25.5℃などになったりします(想像です)。

ホースで分けられる系統

実は1つのゾーンでも範囲が広いと、いつくかに分けられるようです。1本のホースが長すぎると、最後には冷めてしまいますからね。

ゾーンは4つですが、ホースは8系統です。

我が家はこんな風に分けられています。

ソーン1 ①1階 大和室
ゾーン2 ②1階 リビング、ホール、脱衣場、浴室
1階 LDK
④1階 ダイニング、洗面所、トイレ
ゾーン3 ⑤2階 主寝室、ホール
⑥2階 納戸、ホール、トイレ、WIC
ゾーン4 ⑦2階 洋室2
⑧2階 洋室
%e5%ba%8a%e6%9a%96%e6%88%bf%e3%82%be%e3%83%bc%e3%83%b31f%e5%ba%8a%e6%9a%96%e6%88%bf%e3%82%be%e3%83%bc%e3%83%b32f



【手動バルブの開閉】

センサーは4つしか無いので、設定も4種類しか分けられないのですが、こんな風に書かれています。

  • □※で囲まれた部屋は、バルブを閉めないで下さい。
  • これ以外の部屋は、45度回転で温度の調整、90度回転(閉)で、床暖房の停止ができます。
  • バルブは、コインやマイナスドライバーで回してください。」

※▢はセンサーのある系統



ここの部分のバルブを調整することで、同一ゾーンでも系統毎に調整が可能ということです。

以下の2つを試みました。

 ④(1階 ダイニング、洗面所、トイレ)のバルブを45度閉⇒⇒⇒④エリア↓↓↓温度ダウン
 ⑤(2階 主寝室、ホール)のバルブを45度閉⇒⇒⇒⑥エリア↑↑↑度アップ

効果は、少しあるように思います。
昨日まで冷たかった書斎の床が温かいです。

こんな風に系統毎に、在る程度温度のコントロールが1~4(①~⑧)ゾーンのリモコン設定以外でもコントロール可能なのです。

こんなことや、将来使わない可能性のある子供部屋を考えてゾーン分けすると良いですね。ただ、あまり狭い範囲や、2つの離れた部屋をゾーンに指定は出来ないそうです。

床暖房から外すべきエリア

床暖房しない方が良い場所があります。

キッチンの工夫:ゴミ箱置き場の間取り報告

こういったゴミ箱を置くスペースは温めない方が良いでしょう。
放っておくと下記の様な施工となってしまいます。

「着手承諾のはずが、追加修正」で直しました。



エリアを修正すべきポイント

POPOLOGさんが「タンクレストイレ採用で必ず確認しておきたいポイント」として紹介している、トイレの暖かさ確保です。

タンクレストイレを設置すると、タンク分後退するので、その分、床暖房エリアを便器に寄せた方が良いというものです。

我が家はタンクレスでは無いので関係ないですが、タンクレスだと設置位置が奥にずれるので、その分床暖房の範囲を広げて貰った方が良いです。
以上、床暖房のちょっと詳しいお話でした。



そう言えば、稼働時になかなか床の温度が上がらないことがあります。夜間27度などといった設定では3日経っても温かくなりません。稼働時は、一度40度の設定にして温度を上げ、そこから27度などのしたい設定にしたら良いそうですよ。
